液位繼電器介紹  繼電器是根據某種輸入信號來接通或斷開小電流控制電路，實現遠距離控和保護的自動控制電器。其輸入量可以是電流、電壓等電量，也可以是溫度、時間、速度、壓力等非電量，而輸出則是觸頭的動作或者是電路參數的變化。下面就分享一個液位繼電器原理圖，簡單說明一下液位繼電器的原理。

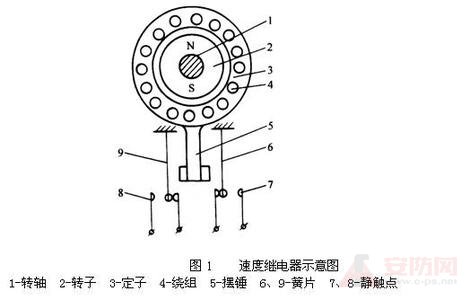

    繼電器的種類很多，按輸入信號的性質分為：電壓繼電器、電流繼電器、時間繼電器、溫度繼電器、速度繼電器、壓力繼電器等。按工作原理分為：電磁式繼電器、感應式繼電器、電動式繼電器、熱繼電器和電子繼電器等。按輸出形式分為：有觸點和無觸點兩類。按用途分為：控制用和保護用繼電器等。  液位繼電器是控制液面的繼電器。這是一個繼電器內部有電子線路。利用液體的導電性。當液面達到一定高度時繼電器就會動作切斷電源。液面低于一定位置時接通電源使水泵工作。達到自動控制的作用。  自動控制由傳感器和控制執行機構組成。液位控制器的傳感器一般是導線。利用水的導電性。水的導電性較差，不能直接驅動繼電器。所以要有電子線路將電流放大，以推動繼電器工作。繼電器就是執行機構。

    液位繼電器原理圖腳定義如下：2腳為供電 L ； 7腳為供電 N ；3腳為液位探針高點；1腳為液位探針低點； 5腳和8腳為液位報警輸出的常閉觸點。  工作原理：5腳和8腳為液位報警輸出的常閉觸點，當外部信號輸入時，通過PLC控制泵取水，通過液位判斷，，當液位達到3腳時候，常閉觸點打開，通過儀器分析進行取水樣。當液位沒有達到3引腳的時候，5引腳和8引腳液位報警輸出，儀器通過信號分析，再次啟動水泵取樣，當連續取三次水樣后，如果還沒有達到3引腳液位，液位報警輸出。即儀器會報警為預處理無樣品。
