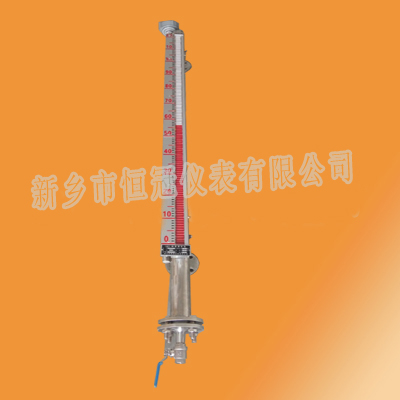

磁翻板液位計作為一款常用于槽罐以及鍋爐內測量儀器，磁翻板液位計作為現場顯現，都不需求任何電氣設備就能夠就地讀出當時的液位數字很是直觀。并且因為該外表的原理簡略，構造與裝置都適當方便，功能很安穩，一向是就地液位丈量的選儀表類型。在磁翻板液位計投入使用過程中也許會出現些異常現象，因為其構造的簡略，其毛病的排除也不復雜。這篇文章通過在實踐事例中的處理來加以闡明。鍋爐的接連排污也叫外表排污，是接連不斷地從汽包鍋水外表層將濃度大的鍋水排出，以削減爐水中含鹽、堿量、避免鍋水濃度過高而影響蒸汽質量。

1.鍋爐連排正常運轉操控

鍋爐接連排污口坐落汽包內部0水位線下約50mm處，含鹽濃度較高的汽包外表爐水經通過A或B調理閥（一用一備）進入接連排污擴容器（以下簡稱連排）， 污水排至地溝。正常時水位操控在200-400mm，水位操控信號來自于平衡容器差壓變送器。　

2.#1鍋爐連排水位反常情況

#1從2014年8月28日啟動之后，連排CRT上顯現的水位一向處于滿量程，疏水閥打開。

經巡檢至就地查看#1爐連排已正確投運，各閥門方位正確，連排壓力比除氧器壓力剛高點。但就地磁翻板液位計水 位顯現為0，承認就地磁翻板液位計汽、水側阻隔閥已經翻開，翻開磁翻板水位計排污閥只要少量水排出，后邊全是蒸汽。

此時#1爐連排進口A調理閥開度為 2.5%，B為0%，巡檢試開#1爐連排疏水閥旁路閥，1鐘頭后水位沒有發生變化則初步判斷#1爐連排內無水，連排水位計變送器毛病，所以入缺告訴儀控處理。8月29日工作人員更換變送器之后，發現CRT依然顯

現滿量程。由機務檢修人員查看磁翻板水位計，用外置磁鐵承認內部的磁翻板動作正常。

8月29日白班化控報告：#1爐給水鈉離子超支（Na 24ug/L），所以運轉人員將#1連排A調理閥開度由2.5%調整至8%。至8月30日清晨 01：11化學告訴#1機

給水鈉離子依然超支（Na 22ug/L），早上07：02時，化學人員再次化驗，發現#1機給水鈉離子超支至Na 29ug /L。之后的幾天內化學化驗給水鈉離子一向超支。

9月2日儀控檢修會同運轉人員再次排查沒有發現什么異?，F象。

9月3日巡檢再次至就地排查#1爐連排體系各閥門狀況：

（1）將電動阻隔閥封閉后連排就地壓力表指示顯著上升，闡明該管路正常。

（2）敞開連排就地磁翻板液位計下部排污閥依然基本無水，只排出蒸汽。

（3）#1爐連排調整閥A、B。將該閥門均封閉1

小時后發現連排水位未發作顯著變化。

（4）敞開#1爐連排疏水閥旁路閥，1小時后發現連排水位未發作顯著變化。

爾后因#1爐熱力實驗和連排至熱水箱管路消缺需求，#1爐連排2次撤出運轉。暫時中止因素排查。9月3日發現#1機精處理高速

混床失出現失靈情況，每次精處理高速混床退出再生后凝結水目標恢復正常，給水鈉離子目標也好轉。9月8日運轉人員持續排查#1爐連排水位疑問，置疑#1機給水鈉離子超支與#1爐連排擴容蒸汽帶水有關，故稍開#1爐連排疏水閥旁路閥（2圈左 右），調查#1爐連排水位及給水水質情況，6小時后發現#1給水鈉離子目標由9.22ug/L降低至3.33ug/L。初步判斷#1爐連排CRT水位正 確，就地磁翻板水位禁絕，#1爐連排不是沒水恰恰相反是滿水。所以封閉#1汽包至連排調理閥B前阻隔閥，關小#1汽包至連排調理閥A前阻隔閥，發現#1爐連 排水位顯著降低，連排水位正常后使用連排疏水閥主動，之后#1爐

連排水位一向操控在正常水位，#1機給水鈉離子不再超支?！?.#1鍋爐連排水位反常因素剖析3.1　#1機給水鈉離子超支因素剖析因為#1爐連排滿水，來自汽包的高含鹽量污水在連排內，沒有能滿足足夠的空間，大量的富含較高含鹽量的水滴被蒸汽帶著進入除氧器，形成除氧器內水質遭到污染，給水鈉離子超支。

3.2　#1爐連排滿水因素剖析因為汽包壓力很高（額外負荷時在18MPa以上），連排調整閥的閥芯長期在高溫高壓介質的沖刷下磨損嚴峻，調理失效。事發時連排B調整閥雖然關閉，但走漏的流量依然很大，而連排疏水管路受制于管道直徑，大疏水量遭到***，在排水量大的情況下疏水閥全部打開也沒用，終形成連排 長期滿水。且當機組高負荷時汽包壓力高也會隨之增高，進入除氧器的二次汽帶

著的水份增大，給水鈉離子目標上升；當機組負荷降低時蒸汽帶著的水份也會隨之降低，給水鈉離子指 標也降低。

3.3連排就地磁翻板液位計顯現為0因素剖析這次#1爐連排滿水長期未得到發現和處理的主要因素是被就地磁翻板液位計的 錯誤顯現誤導所致。在小修中檢修人員解體查看后發現其內部浮球已被卡在底部，并且浮球的方位正好將下部的排污口堵住，形成在運轉中連排滿水，磁翻板液位計 顯現為0且下部排污閥翻開后見不到大排水的現象。浮球卡澀的因素是磁翻板液位計下部水側連接收焊接處處理不平坦且空間狹小，通過長期運轉后其內部構成污垢造成空間減小停爐后排水使浮球落到底部，在這卡主形成顯現失準。電廠運行中也是磁翻板液位計用途之一，磁翻板液位計毛病常見于磁翻版或浮球磁性削弱、磁翻板卡澀而形成顯現禁絕和顯現斷層，浮球卡澀的毛病對比罕見，并且浮球下部的形狀與筒體排污口的構造不該做成也許吻合的構造，避免浮球下部卡澀時堵住底部的排污口。
